Monitorización de temperatura en cuadros eléctricos

Introducción

Los cuadros eléctricos son uno de los puntos más críticos dentro de una instalación industrial, aunque a menudo pasan desapercibidos en el día a día. A diferencia de otros equipos, no tienen partes móviles visibles ni generan ruido, pero concentran una gran parte de la distribución energética de la planta. En condiciones normales, el funcionamiento de un cuadro es estable. Sin embargo, pequeñas anomalías como conexiones defectuosas, sobrecargas o desequilibrios pueden provocar incrementos de temperatura que, con el tiempo, acaban derivando en fallos o incluso en riesgos graves. La temperatura, en este contexto, se convierte en un indicador directo del estado del sistema eléctrico. En este artículo analizaremos cómo se puede monitorizar, qué información aporta y por qué es una herramienta útil tanto para el mantenimiento como para la seguridad.

¿Por qué la temperatura es un buen indicador?

En un sistema eléctrico, cualquier incremento de resistencia en un punto de conexión se traduce en disipación de calor. Esto puede ser consecuencia de un tornillo flojo, oxidación, desgaste o simplemente una mala conexión. Este calentamiento no suele ser inmediatamente crítico, pero tiende a aumentar con el tiempo. A medida que la temperatura sube, también lo hace la degradación de los materiales, generando un efecto acumulativo que puede acabar en un fallo. Lo mismo ocurre con sobrecargas o desequilibrios de fases. Aunque el sistema siga funcionando, estos fenómenos pueden provocar incrementos de temperatura en conductores, protecciones o equipos. Por este motivo, la temperatura es uno de los primeros indicadores de que algo no está funcionando como debería.

¿Qué problemas se pueden detectar?

La monitorización de temperatura en cuadros eléctricos permite identificar diferentes tipos de anomalías que a menudo no son visibles a simple vista. Uno de los casos más habituales son las conexiones defectuosas. Un punto de conexión con alta resistencia puede generar un calentamiento localizado que, si no se detecta, puede acabar deteriorando el material o provocando un fallo. También se pueden detectar sobrecargas en líneas o equipos. Cuando un circuito trabaja por encima de su capacidad, la temperatura aumenta de forma progresiva, reduciendo la vida útil de los componentes. Los desequilibrios de fases son otro caso típico. Cuando una fase soporta más carga que las otras, se producen calentamientos desiguales que pueden afectar al conjunto del sistema. Además, la temperatura puede ayudar a identificar problemas en elementos como interruptores, fusibles o contactores, especialmente cuando su comportamiento no es homogéneo respecto a otros componentes similares.

¿Cómo se mide la temperatura?

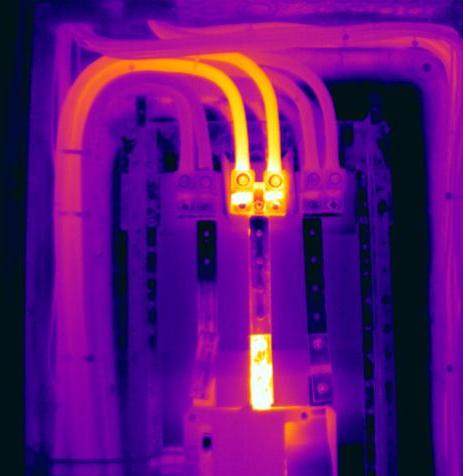

Existen diferentes maneras de monitorizar la temperatura en cuadros eléctricos, dependiendo del nivel de detalle y del tipo de instalación. Una de las técnicas más utilizadas es la termografía, que permite obtener una imagen térmica del cuadro e identificar puntos calientes de forma rápida. Este método es muy útil para inspecciones periódicas, pero no proporciona información continua. Por otro lado, se pueden instalar sensores de temperatura fijos en puntos críticos del cuadro, como barras de distribución, bornes o equipos específicos. Estos sensores permiten realizar un seguimiento continuo y detectar cambios en tiempo real. En instalaciones más avanzadas, estos sensores pueden integrarse en sistemas de monitorización, enviando datos a plataformas que permiten visualizar tendencias y generar alarmas.

Ejemplo de funcionamiento

En un cuadro eléctrico industrial, es posible que todas las líneas aparentemente funcionen correctamente durante meses. Sin embargo, una conexión ligeramente floja en un terminal puede generar un calentamiento progresivo. Inicialmente, este aumento de temperatura puede ser pequeño y pasar desapercibido en una inspección visual. Con un sistema de monitorización instalado, se puede observar cómo la temperatura en ese punto es superior al resto y cómo evoluciona con el tiempo. Este comportamiento permite identificar el problema antes de que se produzca un fallo, como podría ser la fusión del material o una interrupción del servicio.

Relación con el mantenimiento y la seguridad

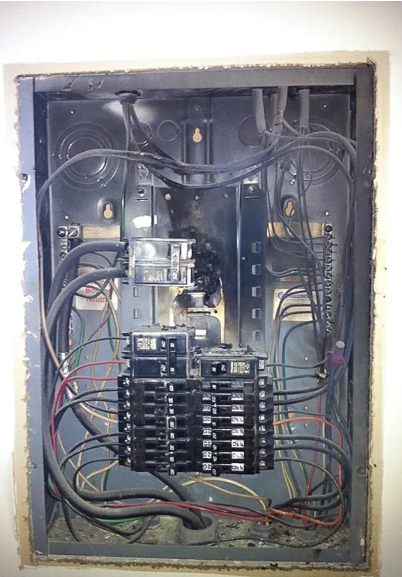

La temperatura no solo es relevante desde el punto de vista del mantenimiento, sino también de la seguridad. Muchos incidentes en instalaciones eléctricas tienen su origen en calentamientos no detectados. Un punto caliente puede acabar provocando daños en el aislamiento, arcos eléctricos o, en casos extremos, incendios. La monitorización permite reducir este riesgo, ya que facilita la detección precoz de situaciones anómalas. Desde el punto de vista del mantenimiento, esta información permite planificar intervenciones de forma más eficiente, evitando tanto fallos inesperados como revisiones innecesarias.

Conclusión

La temperatura es un parámetro sencillo, pero con mucha información asociada. En cuadros eléctricos, pequeños incrementos pueden ser indicadores claros de problemas que, con el tiempo, pueden tener consecuencias importantes. Monitorizarla no implica solo detectar puntos calientes, sino entender cómo evoluciona el comportamiento del sistema eléctrico a lo largo del tiempo. En muchos casos, los problemas no aparecen de forma inmediata. Se desarrollan lentamente, y la temperatura es una de las primeras pistas. Quizá la diferencia no esté en tener más protecciones, sino en ser capaz de ver cuándo algo empieza a dejar de funcionar como debería.
